tips and tricks 😉

Come fare?
La prima cosa da fare: indicare il fondo stradale
Un errore che vedo ripetersi spesso nella creazione di nuovi roadbook è dimenticare di indicare il tipo di strada sulla nota di partenza.
È importante farlo perché Roadbook Editor utilizza una regola di “ereditarietà del fondo stradale”: se il tipo di strada non viene indicato nella prima nota, le note successive non potranno ereditarlo correttamente.
Quando carichiamo con CTRL+X una traccia track.gpx, il programma crea automaticamente due note:
  • la nota di partenza
  • la nota di arrivo
Queste due note, entrambe di colore rosso,  possono anche coincidere, a seconda della traccia caricata.
Fare clic sulla prima nota per selezionare il  waypoint relativo; il punto corrispondente sulla mappa diventerà giallo.
A questo punto fai clic sul cerchietto bianco della freccia e scegli il fondo stradale iniziale.

All’inizio le frecce sono di colore grigio chiaro e poco visibili.
Questo perché la nota di partenza (così come quella di arrivo) ha una sola direzione possibile: procedere in avanti.

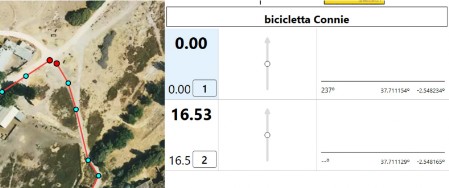

Creazione automatica delle note di partenza e arrivo dalla traccia
Clic sulle immagine per ingrandire

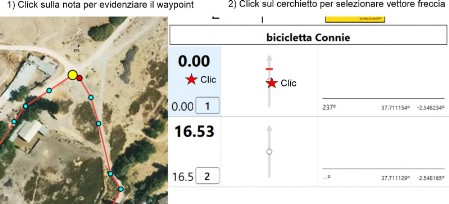

Selezionare WPT e vettore freccia
Clic sulle immagine per ingrandire

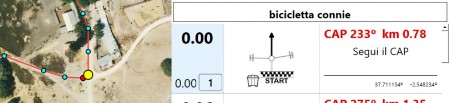

Inserimento di bivi e icone nella nota
Clic sulle immagine per ingrandire
Esempio di proporzioni e relazione tra gli elementi dell’icona
icona rotatoria

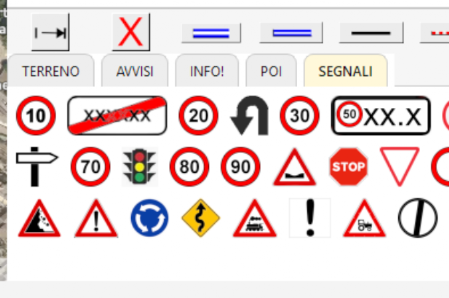

Cerca e/o aggiungi la tua icona nel tabulatore appropriato
Clic sulle immagini per ingrandire
Primo passo: indicare il tipo di fondo stradale

Cliccate sul cerchietto bianco al centro della vignetta per selezionare la freccia superiore di direzione, che chiameremo vettore OUT.
A questo punto indicate il tipo di strada su cui vi trovate:
  • asfalto
  • pista
  • Off-road (tratteggio rosso)
Una volta dichiarato il fondo stradale della partenza, la nota successiva erediterà automaticamente questo tipo di superficie.
Procedura consigliata per creare una nota
  1. Indicare il fondo stradale
    (clic sul cerchietto centrale per selezionare il vettore OUT)
  2. Inserire eventuali bivi
    (clic in una zona vuota della colonna centrale per deselezionare il vettore OUT, poi clic sulla freccia diagonale)
    Il bivio può rappresentare:
    • una stradina sterrata secondaria
    • una pista ben visibile
    • un incrocio con strada asfaltata
    • una autostrada
  3. Aggiungere le icone
  4. (case, alberi, ostacoli, ecc.)
Icone personalizzate:
L’inserimento di icone personalizzate è molto semplice.
  • Cerca su Google Immagini il simbolo, la clipart o il disegno più adatto e copialo con CTRL+C
(anche senza aprire il link se l'immagine è giá visisbile correttamente).
  • Torna quindi nella finestra del Roadbook Editor, posizionati nell’area del tab appropriato e incolla con CTRL+V.
Per cambiare il nome (di default “icona”), premi F2 e inserisci il nuovo nome.
Attenzione: se cambi il nome di un’icona già utilizzata in un roadbook, il programma non riuscirà più a trovarla. Verifica sempre prima di modificare.
  • Da questo momento l’icona sarà sempre disponibile nel tab scelto.
A volte l’icona viene copiata con uno sfondo.
Per rimuoverlo puoi usare un editor di immagini che permetta il salvataggio in .png con sfondo trasparente, oppure un servizio online gratuito come remove.bg.
In rete esistono anche raccolte di simboli e clipart già in formato .png trasparente, pronti all’uso.
Se disponi di uno strumento di cattura schermo, puoi anche selezionare e copiare solo la porzione dell’immagine che ti interessa.
Importante: durante la copia, considera sempre le proporzioni dell’immagine.
L’icona, compreso l'eventuale sfondo, dovrebbe essere approssimativamente quadrata, perché il rapporto tra altezza e larghezza influisce sul risultato finale.
Spesso basta aggiungere una base, ad esempio una linea orizzontale che rappresenti il terreno o un’ombra, per ottenere proporzioni corrette e un risultato migliore.
Le rotonde (e come gestirle nel roadbook)
1) Se non hai un’icona rotonda che ti piace:
  1. Cerca un’immagine semplice (meglio se PNG e con sfondo pulito/trasparente).
  2. Copiala negli appunti (tasto destro → Copia immagine).
  3. Nel programma, apri il tab delle icone (ad esempio Segnali, o quello dove inserisci le icone).
  4. Clicca nell’area del tab e incolla con Ctrl+V.
    Il programma si occuperà di ridimensionarla automaticamente.
  5. Da questo momento il simbolo sarà disponibile e potrai inserirlo nelle note del roadbook.

2) Come indicare bene l’uscita
Per evitare ambiguità, la regola pratica è: mostra chiaramente l’uscita (2ª, 3ª, ecc.) e, se necessario, usa due trackpoint.
Uno dei modi per indicare un’inversione in rotonda
Inversione in rotonda (variante alternativa)
3) Come esempio, sono state generate due immagini dello stesso incrocio con due soluzioni diverse (stessa uscita, metodi differenti).
In uno dei due casi è stata aggiunta anche l’icona di inversione, per rendere la manovra ancora più evidente.

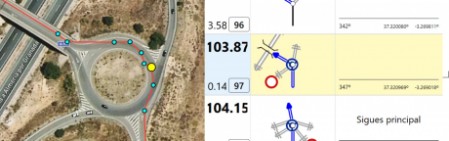

Esempio di costruzione nota rotonda con distanze ODO corrette

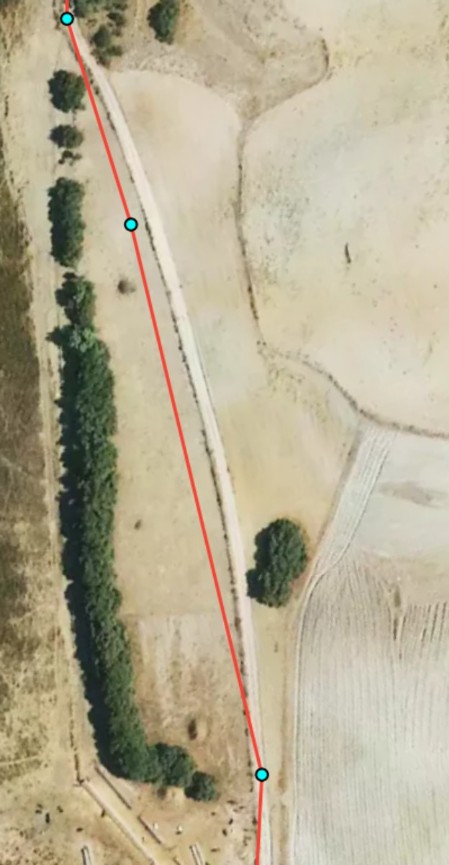

linea di track
immagine 1
immagine 3

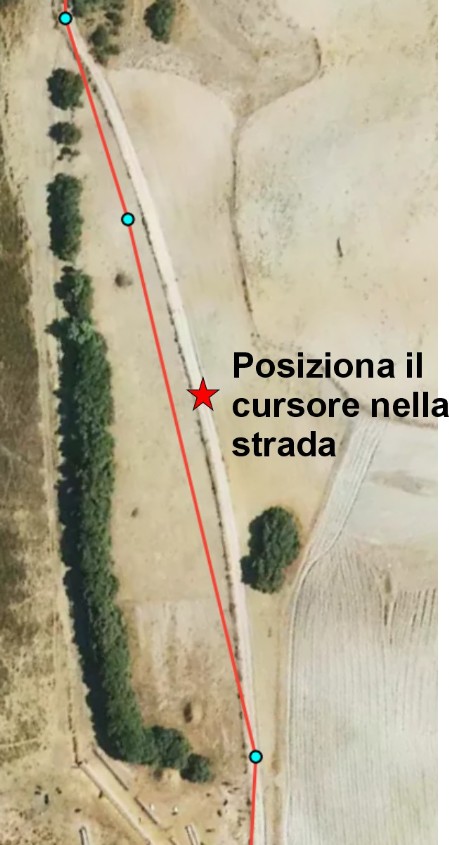

Esempio raccordo track
immagine 2
immagine 4

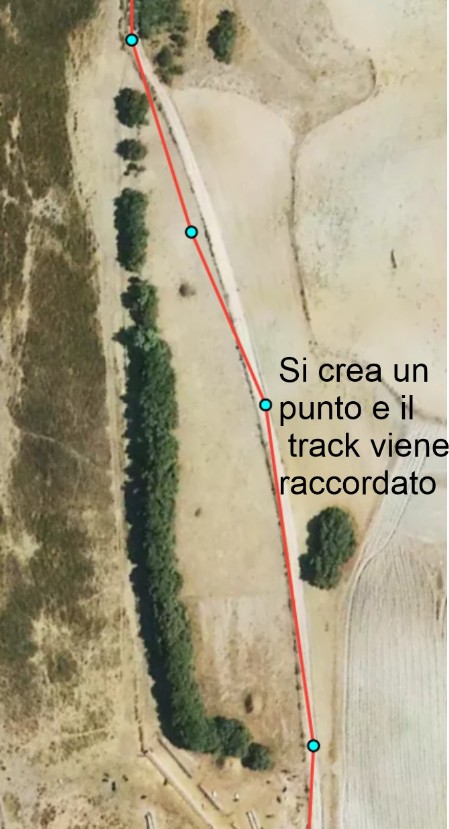

traccia più morbida

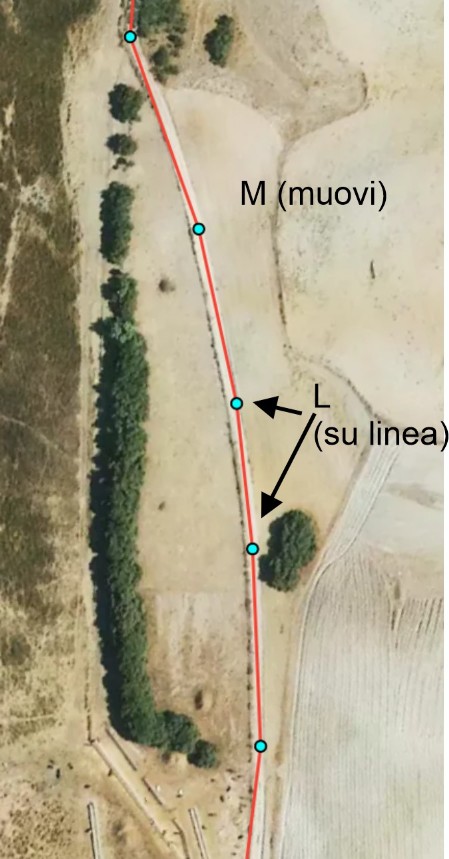

combinazione di M e L
3a) In alternativa, è possibile utilizzare questo metodo che rispetta le distanze percorse (contachilometri).
Consiste nell’utilizzare tutti i punti di riferimento della rotatoria, posizionando waypoint e punti anteriori/posteriori in modo coerente.
Può sembrare complesso, ma in realtà è semplice: si tratta di ricreare gli stessi angoli reali tra ingresso e uscita della rotatoria, replicandoli tra il waypoint e i punti di riferimento.
Edita punti: aggiungi punto su linea (L)
A volte può essere necessario modificare i punti, ad esempio perché il segnale GPS che ha generato il file .gpx era debole (immagine 1; è solo un esempio; il percorso disegnato è corretto).
La scorciatoia "L" consente di aggiungere un punto sulla linea della traccia, utile per collegare meglio i punti esistenti ed evitare che il percorso appaia a zig-zag

Questa funzione è utile in molti casi, ad esempio:
  • rotatorie
  • curve ampie
  • piccoli errori di tracciamento
  • correzione del chilometraggio parziale e totale
È facile da usare, ma tieni presente che funziona solo entro circa 10 metri dalla traccia .gpx del roadbook.

Posiziona il cursore nel punto in cui desideri aggiungere il nuovo punto e correggere, ad esempio, l’andamento della linea del percorso (immagine 2).
A questo punto premi L: verrà aggiunto un nuovo punto e la linea del percorso lo seguirà (immagine 3).
Con una combinazione di M e L puoi modificare il percorso con grande libertà (immagine 4)
